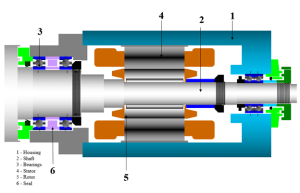

Das Herzstück der Werkzeugmaschine ist eine Präzisionsspindel, die das erforderliche Drehmoment, die Drehzahl und die Genauigkeit liefert, die für die Durchführung einer bestimmten Bearbeitungsaufgabe erforderlich sind. Obwohl die meisten Spindeln aus Hunderten von Teilen bestehen, umfasst eine typische Spindelbaugruppe die rotierende Welle, die von einem internen oder externen Motor angetrieben und von einem Lagersystem gestützt wird, das ordnungsgemäß in einem Gehäuse gelagert ist. Die Welle hat mehrere Funktionen und dient als Gehäuse für den Zugstangenmechanismus, der letztlich das Werkzeug in Position hält, während die Spindel unter Last steht. Nachfolgend finden Sie eine kurze Beschreibung der einzelnen Komponenten und Teilsysteme.
Ob Riemenantrieb, Zahnradantrieb oder integrierte Motorkonstruktion – das Antriebssystem jeder Spindel richtet sich nach der Drehzahl, der Leistung und der Steifigkeit, die für die jeweilige Anwendung erforderlich sind. Spindeln mit Riemen- oder Zahnradantrieb kommen in der Regel zum Einsatz, wenn der Prozess ein höheres Drehmoment erfordert; sie werden von einem externen Motor und einem Riemenscheibensystem angetrieben. Durch eine Kombination aus Zahnradsätzen und Riemenscheibenübersetzungen lässt sich das Drehmoment je nach Bedarf erhöhen oder verringern. Integrierte Motorkonstruktionen, die normalerweise in Anwendungen mit höheren Drehzahlen zum Einsatz kommen, liefern Drehmoment und Leistung über ein System, bei dem sich der Stator (ein stationärer Bestandteil eines elektrischen Induktionsmotors, der ein Magnetfeld erzeugt) und der Rotor (rotierender Bestandteil eines elektrischen Induktionsmotors) im Spindelgehäuse selbst befinden.
Das Spindelgehäuse kann unter anderem als integraler Bestandteil der Maschine, als Blockausführung oder als flanschmontierte Kassette ausgeführt sein. Es versorgt die Spindel mit verschiedenen Versorgungssystemen, wie beispielsweise Schmierkanälen für die Lager, gebohrten Luftkanälen für einen positiven Innendruck und Kühlmänteln zur Wärmeableitung. Die entscheidende Funktion des Gehäuses besteht jedoch darin, die Lageranordnung auf der Welle präzise zu lagern und die beim Bearbeitungsprozess entstehenden Schwingungen zu dämpfen.
Je nach Drehzahl, Drehmoment und Belastungsanforderungen spielt die Art des verwendeten Lagers eine entscheidende Rolle für die Lebensdauer einer Spindel. Bei Hochgeschwindigkeitsaggregaten sind Schrägkugellager die Standardwahl. Für Anwendungen, die eine höhere Steifigkeit und Belastbarkeit erfordern, bieten Rollenlager jedoch einen größeren Kontaktwinkel und sind oft die geeignetere Option. Schmierverfahren, Genauigkeitsklassen, Vorspannungswert und Gesamtkonfiguration werden entsprechend den Anforderungen und Bedingungen der jeweiligen Anwendung festgelegt.
Da Verunreinigungen von außen die Hauptursache für vorzeitige Spindelausfälle sind, sind Dichtungen erforderlich, um zu verhindern, dass Späne und andere Verunreinigungen in die Lager gelangen. Die beiden wichtigsten Dichtungstypen sind Kontakt- und berührungslose Dichtungen. Kontaktdichtungen sind die einfachste Form und bestehen aus einer Lippe, die direkt auf der Oberfläche der Welle aufliegt. Lippendichtungen sind jedoch den Rotationskräften der Welle ausgesetzt und nutzen sich im Laufe der Lebensdauer der Maschinenspindel unweigerlich ab.
Berührungslose Dichtungen hingegen bestehen aus feststehenden und rotierenden Teilen, die miteinander verbunden sind. Die Durchgänge zwischen diesen ineinandergreifenden Komponenten bilden ein Labyrinth, das den direkten Zugang zu den Lagern verhindert. In Kombination mit einem positiven Innendruck bietet eine berührungslose Labyrinthdichtung einen ausreichenden Schutz vor Verunreinigungen und minimiert gleichzeitig Wärmeentwicklung und Verschleiß, da kein Kontakt zwischen den Oberflächen stattfindet. Die Wahl des Dichtungstyps für eine bestimmte Konstruktion hängt letztlich von den Anforderungen der Anwendung, der Komplexität der Spindel und dem verfügbaren Platz im Gehäuse ab.
Die Hauptaufgabe der Welle besteht darin, das Drehmoment vom Antriebssystem zu übertragen. Sie wird durch eine Reihe von Lagern in Position gehalten, die es ihr ermöglichen, sich entlang der Mittellinie der Spindel zu drehen. Eine typische Spindelwelle ist oft hohl und an einem Ende konisch geformt, um ein Werkzeugaufnahmesystem oder eine Zugstange aufzunehmen.
Der Zugstangenmechanismus ist in der Welle untergebracht und besteht aus einer Stange, die mit einem Federstapel ausgestattet ist, um die erforderliche Kraft zum Spannen und Lösen des Werkzeugs bereitzustellen. Die Kraft wird von einem Betätigungszylinder an der Rückseite der Zugstange erzeugt, der mit hydraulischem oder pneumatischem Druck arbeitet. An der Vorderseite der Zugstange befindet sich ein Greifer, der das Werkzeug festklemmt und es unter Last in Position hält.
Spindeln sind komplexe, hochtechnische Komponenten, die für jede Werkzeugmaschine von entscheidender Bedeutung sind. Sie sind in verschiedenen Formen und Größen erhältlich und so konstruiert, dass sie unzähligen Bearbeitungsanforderungen gerecht werden. Als Branchenführer in den Bereichen Konstruktion, Fertigung und Überholung von Präzisionsspindeln steht Ihnen SETCO gerne zur Seite. Bitte kontaktieren Sie uns noch heute, um weitere Informationen zu Standard- oder kundenspezifischen Spindelkonstruktionen zu erhalten .
