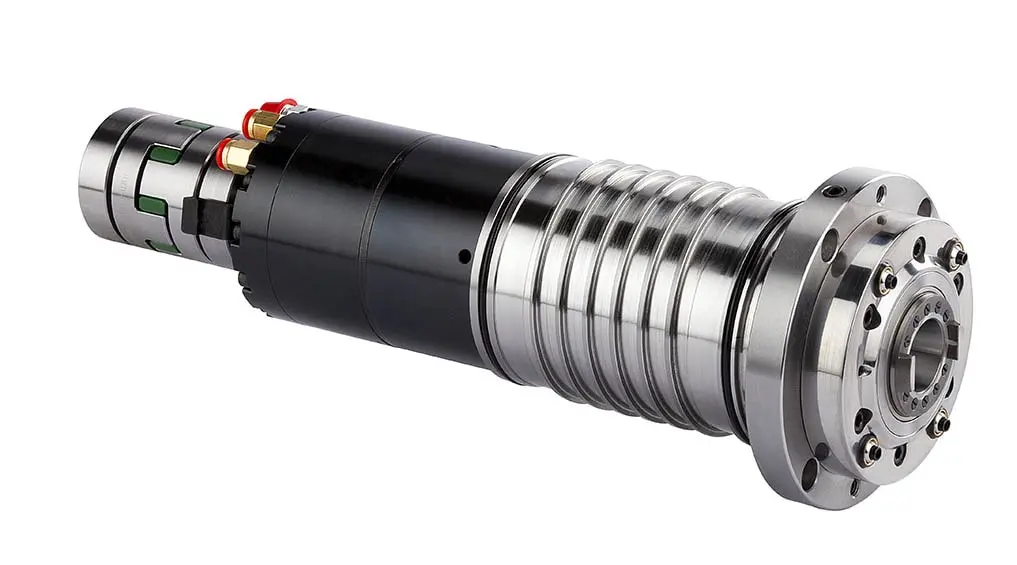

Eine Flanschkartuschen-Spindel mit Direktantriebsmotor verfügt über einen integrierten Motor und eine Spindelwelle, die in einer Flanschkartusche untergebracht sind. Durch den Direktantriebsmotor entfällt die Notwendigkeit eines Riemen- oder Zahnradgetriebes, was zu einer effizienteren Kraftübertragung vom Motor auf die Spindelwelle führt.
Spindeln mit Flansch-Kartuschen-Direktantrieb kommen häufig in Hochleistungsbearbeitungsanwendungen zum Einsatz, die eine präzise Steuerung von Drehzahl, Drehmoment und Beschleunigung erfordern. Sie zeichnen sich durch hohe Festigkeit und Steifigkeit aus und ermöglichen so eine effiziente und produktive Bearbeitung. Die richtige Auswahl und Wartung einer Spindel mit Flansch-Kartuschen-Direktantrieb trägt dazu bei, eine optimale Leistung und eine längere Lebensdauer der Spindel zu gewährleisten, wodurch Ausfallzeiten und Wartungskosten reduziert werden.
| ARTIKELNUMMER | GEHÄUSEGRÖSSE (Außendurchmesser) | WERKZEUGTYP | ZEICHNUNG/REFERENZ | LAGERGRÖSSE | WERKZEUGGRÖSSE | MAXIMALDREHZAHL (U/min) | HINWEIS |
|---|---|---|---|---|---|---|---|
| DD045-F-95-M | 95 mm | FRÄSKONUS | 105A730 | 45 | BT30 | 20,000 | Der Motor ist separat erhältlich |
| DD040-F-110-M | 110 mm | FRÄSKONUS | 125A150 | 40 | BT30 | 24,000 | Der Motor ist separat erhältlich |
| DD060-F-120-M | 120 mm | FRÄSKONUS | 103A560 | 60 | BT40 | 15,000 | Der Motor ist separat erhältlich |
| DD070-F-150-M | 150 mm | FRÄSKONUS | 101AAK0 | 70 | BBT40 | 15,000 | Der Motor ist separat erhältlich |
| DD070-F-150-M | 150 mm | FRÄSEN HSK | 101AAR0 | 70 | HSK-63A | 15,000 | Der Motor ist separat erhältlich |
| DD090-F-190-M | 190 mm | FRÄSKONUS | 102ADJ0 | 90 | BBT50 | 10,000 | Inklusive RotoShield-Radialkupplung – Motor ist separat erhältlich |
| DD100-F-190-M | 190 mm | FRÄSKONUS | 108A540 | 100 | BT50 | 8,000 | Der Motor ist separat erhältlich |
| DD100-F-190-M | 190 mm | FRÄSEN HSK | 108A650 | 100 | HSK-100A | 12,000 | Der Motor ist separat erhältlich |
