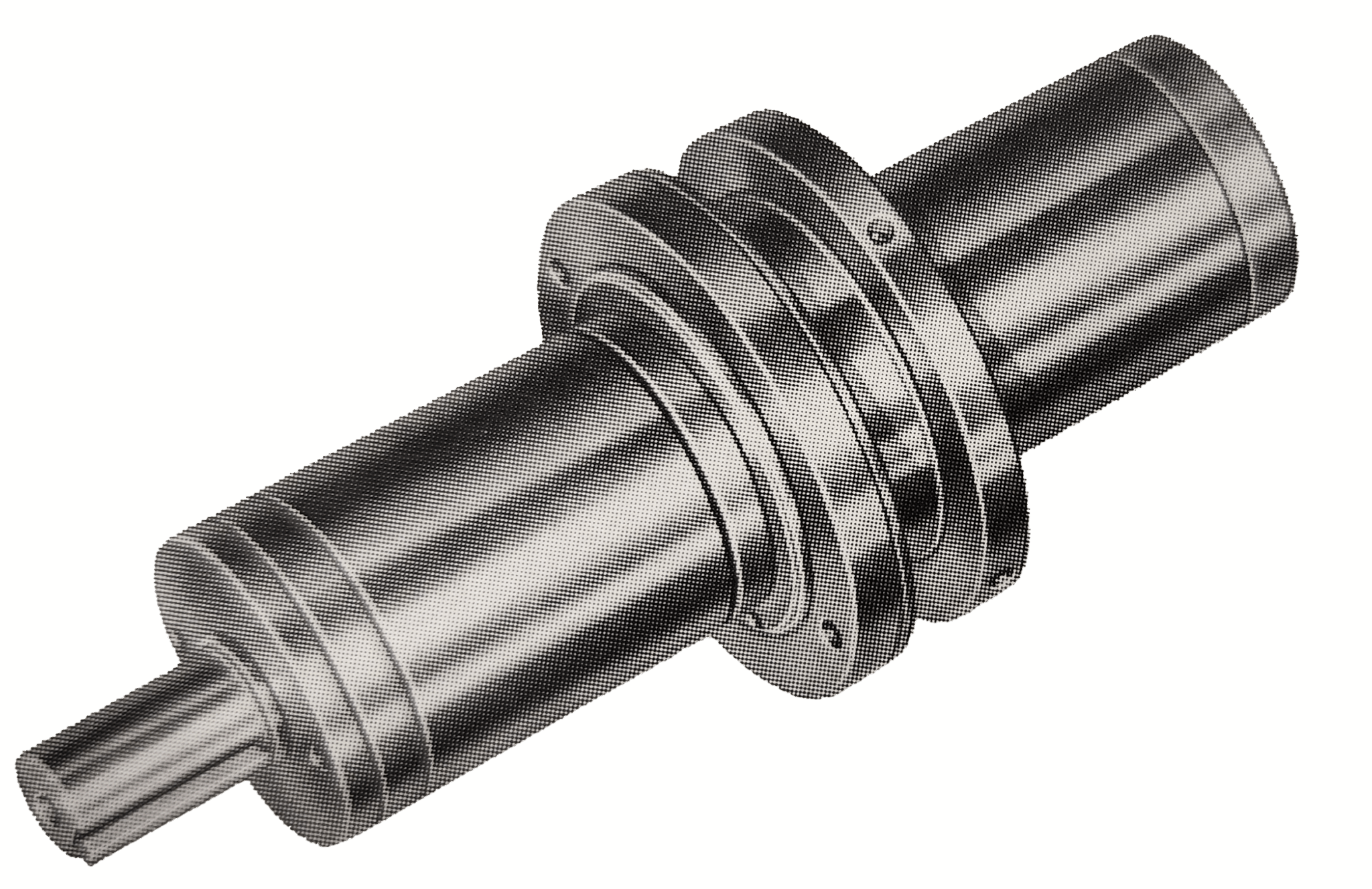

Eine motorisierte CNC-Spindel von Setco mit Kassettengehäuse ist eine Art von Werkzeugmaschinenspindel, die über einen integrierten Motor und eine Spindelwelle verfügt, die in einer Kassette untergebracht sind. Die Kassettenbauweise ermöglicht eine einfache Wartung und Reparatur der Spindelbaugruppe.
Motorisierte CNC-Spindeln mit Kassettengehäuse kommen häufig in Hochleistungsbearbeitungsanwendungen zum Einsatz, die eine präzise Steuerung von Drehzahl, Drehmoment und Beschleunigung erfordern. Sie zeichnen sich durch hohe Steifigkeit und Festigkeit aus und ermöglichen so eine effizientere und produktivere Bearbeitung. Motorisierte CNC-Spindeln mit Kassettengehäusen können für verschiedene Bearbeitungsanwendungen ausgelegt werden, darunter Fräsen, Bohren und Schleifen. Die richtige Auswahl und Wartung einer motorisierten CNC-Spindel mit Kassettengehäuse kann dazu beitragen, eine optimale Leistung und eine längere Lebensdauer der Spindel zu gewährleisten, wodurch Ausfallzeiten und Wartungskosten reduziert werden.
| ARTIKELNUMMER | GEHÄUSEGRÖSSE (Außendurchmesser) | ZEICHNUNG/REFERENZ | Größe | Leistung (PS) | Drehzahl (U/min) | Durchmesser der männlichen Konuslehre (Zoll) | Lager (mm) | Durchmesser des Motorgehäuses (Zoll) |
|---|---|---|---|---|---|---|---|---|
| MD030-C-76.2-G | 3.00″ | 2700.5.36G | 5 | 0.5 | 3600 | 1,001/0,999 | 30/40 | 5.5 |
| MD030-C-76.2-G | 3.00″ | 2700.5.18G | 5 | 0.5 | 1800 | 1,001/0,999 | 30/40 | 5.5 |
| MD030-C-76.2-G | 3.00″ | 2700.5.12G | 5 | 0.5 | 1200 | 1,001/0,999 | 30/40 | 5.5 |
| MD030-C-76.2-G | 3.00″ | 2700.7.36G | 5 | 0.75 | 3600 | 1,001/0,999 | 30/40 | 5.5 |
| MD030-C-76.2-G | 3.00″ | 2700.7.18G | 5 | 0.75 | 1800 | 1,001/0,999 | 30/40 | 5.5 |
| MD030-C-76.2-G | 3.00″ | 2701.36G | 5 | 1 | 3600 | 1,001/0,999 | 30/40 | 5.5 |
| MD030-C-76.2-G | 3.00″ | 2701.18G | 5 | 1 | 1800 | 1,001/0,999 | 30/40 | 5.5 |
| MD030-C-76.2-G | 3.00″ | 2701.5.36G | 5 | 1.5 | 3600 | 1,001/0,999 | 30/40 | 5.5 |
| MD030-C-76.2-G | 3.00″ | 2701.5.36.SEG1500/2 | 5 | 1.5 | 3600 | 1,001/0,999 | 30/40 | 5.5 |
| MD030-C-76.2-G | 3.00″ | 2700.7.12G | 6 | 0.75 | 1200 | 1,001/0,999 | 30/40 | 6.5 |
| MD030-C-76.2-G | 3.00″ | 2701.12G | 6 | 1 | 1200 | 1,001/0,999 | 30/40 | 6.5 |
| MD030-C-76.2-G | 3.00″ | 2701.5.18G | 6 | 1.5 | 1800 | 1,001/0,999 | 30/40 | 6.5 |
| MD030-C-76.2-G | 3.00″ | 2701.5.12G | 6 | 1.5 | 1200 | 1,001/0,999 | 30/40 | 6.5 |
| MD030-C-76.2-G | 3.00″ | 2702.36G | 6 | 2 | 3600 | 1,001/0,999 | 30/40 | 6.5 |
| MD030-C-76.2-G | 3.00″ | 2702.18G | 6 | 2 | 1800 | 1,001/0,999 | 30/40 | 6.5 |
| MD030-C-76.2-G | 3.00″ | 2703.36G | 6 | 3 | 3600 | 1,001/0,999 | 30/40 | 6.5 |
| MD045-C-101.6-G | 4.00″ | 2701.5.09G | 8 | 1.5 | 900 | 1,626/1,624 | 45/60 | 8 |
| MD045-C-101.6-G | 4.00″ | 2702.12G | 8 | 2 | 1200 | 1,626/1,624 | 45/60 | 8 |
| MD045-C-101.6-G | 4.00″ | 2703.18G | 8 | 3 | 1800 | 1,626/1,624 | 45/60 | 8 |
| MD045-C-101.6-G | 4.00″ | 2705.36G | 8 | 5 | 3600 | 1,626/1,624 | 45/60 | 8 |
| MD060-C-123.825-G | 4.88″ | 2702.09G | 10 | 2 | 900 | 2,251/2,249 | 60/70 | 10 |
| MD060-C-123.825-G | 4.88″ | 2703.12G | 10 | 3 | 1200 | 2,251/2,249 | 60/70 | 10 |
| MD060-C-123.825-G | 4.88″ | 2705.18G | 10 | 5 | 1800 | 2,251/2,249 | 60/70 | 10 |
| MD060-C-123.825-G | 4.88″ | 2705.12G | 10 | 5 | 1200 | 2,251/2,249 | 60/70 | 10 |
| MD060-C-123.825-G | 4.88″ | 2707.5.36G | 10 | 7.5 | 3600 | 2,251/2,249 | 60/70 | 10 |
| MD060-C-123.825-G | 4.88″ | 2707.5.18G | 10 | 7.5 | 1800 | 2,251/2,249 | 60/70 | 10 |
| MD060-C-123.825-G | 4.88″ | 2710.36G | 10 | 10 | 3600 | 2,251/2,249 | 60/70 | 10 |
