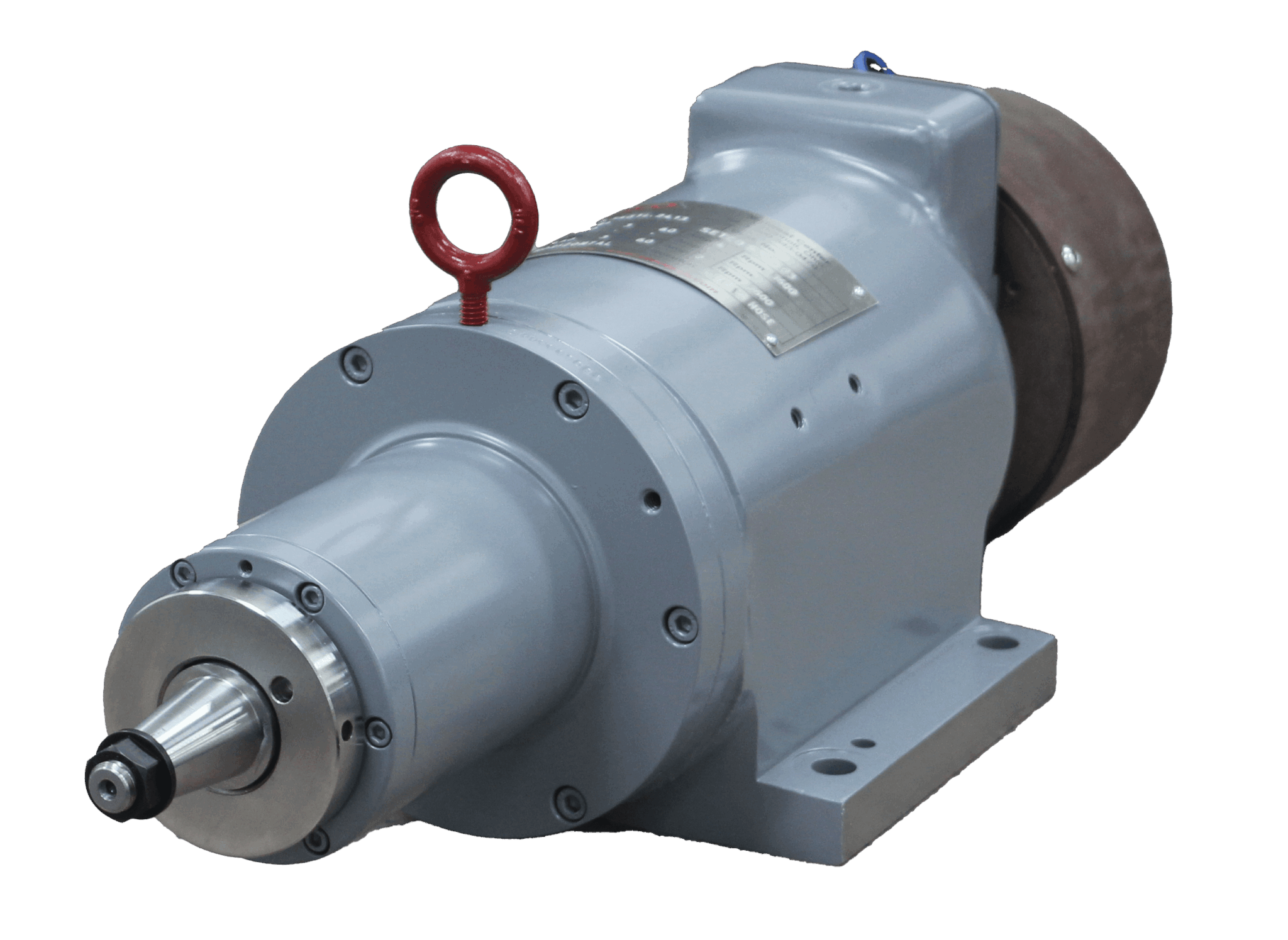

Eine motorisierte CNC-Spindel mit Fußbefestigung verfügt über einen integrierten Motor und eine Spindelwelle und wird in der Regel an das Steuerungssystem der Maschine angeschlossen, um eine präzise Regelung von Drehzahl, Drehmoment und Beschleunigung zu ermöglichen.
Fußmontierte motorisierte CNC-Spindeln kommen häufig in Hochleistungsbearbeitungsanwendungen zum Einsatz, die Präzision und hohe Drehzahlen erfordern. Sie bieten eine hervorragende Steifigkeit und Festigkeit, was eine effiziente Bearbeitung ermöglicht. Fußmontierte motorisierte CNC-Spindeln können für verschiedene Bearbeitungsanwendungen ausgelegt werden, darunter Fräsen, Bohren, Schleifen und viele andere. Die richtige Pflege und Wartung einer fußmontierten motorisierten CNC-Spindel kann dazu beitragen, eine optimale Leistung und eine längere Lebensdauer der Spindel zu gewährleisten, wodurch Ausfallzeiten und Wartungskosten reduziert werden.
| ARTIKELNUMMER | GEHÄUSEGRÖSSE (BREITE) | ZEICHNUNG/REFERENZ | Größe | Leistung (PS) | Drehzahl (U/min) | Durchmesser der männlichen Konuslehre (Zoll) | Lager (mm) | Gehäusehöhe (Zoll) | Höhe in der Mitte (Zoll) |
|---|---|---|---|---|---|---|---|---|---|
| MD035-T-190,5-G | 7.50″ | 6100.5.36G | 5 | 0.5 | 3600 | 1,001/0,999 | 35/20 | 6.62 | 3,001/2,999 |
| MD035-T-190,5-G | 7.50″ | 6100.5.18G | 5 | 0.5 | 1800 | 1,001/0,999 | 35/20 | 6.62 | 3,001/2,999 |
| MD035-T-190,5-G | 7.50″ | 6100.5.12G | 5 | 0.5 | 1200 | 1,001/0,999 | 35/20 | 6.62 | 3,001/2,999 |
| MD035-T-190,5-G | 7.50″ | 6100.7.36G | 5 | 0.75 | 3600 | 1,001/0,999 | 35/20 | 6.62 | 3,001/2,999 |
| MD035-T-190,5-G | 7.50″ | 6100.7.18G | 5 | 0.75 | 1800 | 1,001/0,999 | 35/20 | 6.62 | 3,001/2,999 |
| MD035-T-190,5-G | 7.50″ | 6101.36G | 5 | 1 | 3600 | 1,001/0,999 | 35/20 | 6.62 | 3,001/2,999 |
| MD035-T-190,5-G | 7.50″ | 6101.18G | 5 | 1 | 1800 | 1,001/0,999 | 35/20 | 6.62 | 3,001/2,999 |
| MD035-T-190,5-G | 7.50″ | 6101.5.36G | 5 | 1.5 | 3600 | 1,001/0,999 | 35/20 | 6.62 | 3,001/2,999 |
| MD030-T-190,5-G | 7.50″ | 2800.5.36G | 5 | 0.5 | 3600 | 1,001/0,999 | 30/40 | 5.75 | 3,001/2,999 |
| MD030-T-190,5-G | 7.50″ | 2800.5.18G | 5 | 0.5 | 1800 | 1,001/0,999 | 30/40 | 5.75 | 3,001/2,999 |
| MD030-T-190,5-G | 7.50″ | 2800.5.12G | 5 | 0.5 | 1200 | 1,001/0,999 | 30/40 | 5.75 | 3,001/2,999 |
| MD030-T-190,5-G | 7.50″ | 2800.7.36G | 5 | 0.75 | 3600 | 1,001/0,999 | 30/40 | 5.75 | 3,001/2,999 |
| MD030-T-190,5-G | 7.50″ | 2800.7.18G | 5 | 0.75 | 1800 | 1,001/0,999 | 30/40 | 5.75 | 3,001/2,999 |
| MD030-T-190,5-G | 7.50″ | 2801.36G | 5 | 1 | 3600 | 1,001/0,999 | 30/40 | 5.75 | 3,001/2,999 |
| MD030-T-190,5-G | 7.50″ | 2801.18G | 5 | 1 | 1800 | 1,001/0,999 | 30/40 | 5.75 | 3,001/2,999 |
| MD030-T-190,5-G | 7.50″ | 2801.5.36G | 5 | 1.5 | 3600 | 1,001/0,999 | 30/40 | 5.75 | 3,001/2,999 |
| MD040-T-203.2-G | 8.00″ | 6100.7.12G | 6 | 0.75 | 1200 | 1,251/1,249 | 40/25 | 6.94 | 3,501/3,499 |
| MD040-T-203.2-G | 8.00″ | 6101.12G | 6 | 1 | 1200 | 1,251/1,249 | 40/25 | 6.94 | 3,501/3,499 |
| MD040-T-203.2-G | 8.00″ | 6101.5.18G | 6 | 1.5 | 1800 | 1,251/1,249 | 40/25 | 6.94 | 3,501/3,499 |
| MD040-T-203.2-G | 8.00″ | 6101.5.12G | 6 | 1.5 | 1200 | 1,251/1,249 | 40/25 | 6.94 | 3,501/3,499 |
| MD040-T-203.2-G | 8.00″ | 6102.36G | 6 | 2 | 3600 | 1,251/1,249 | 40/25 | 6.94 | 3,501/3,499 |
| MD040-T-203.2-G | 8.00″ | 6102.18G | 6 | 2 | 1800 | 1,251/1,249 | 40/25 | 6.94 | 3,501/3,499 |
| MD040-T-203.2-G | 8.00″ | 6103.36G | 6 | 3 | 3600 | 1,251/1,249 | 40/25 | 6.94 | 3,501/3,499 |
| MD030-T-215.9-G | 8.50″ | 2800.7.12G | 6 | 0.75 | 1200 | 1,001/0,999 | 30/40 | 6.75 | 3,501/3,499 |
| MD030-T-215.9-G | 8.50″ | 2801.12G | 6 | 1 | 1200 | 1,001/0,999 | 30/40 | 6.75 | 3,501/3,499 |
| MD030-T-215.9-G | 8.50″ | 2801.5.18G | 6 | 1.5 | 1800 | 1,001/0,999 | 30/40 | 6.75 | 3,501/3,499 |
| MD030-T-215.9-G | 8.50″ | 2801.5.12G | 6 | 1.5 | 1200 | 1,001/0,999 | 30/40 | 6.75 | 3,501/3,499 |
| MD030-T-215.9-G | 8.50″ | 2802.36G | 6 | 2 | 3600 | 1,001/0,999 | 30/40 | 6.75 | 3,501/3,499 |
| MD030-T-215.9-G | 8.50″ | 2802.18G | 6 | 2 | 1800 | 1,001/0,999 | 30/40 | 6.75 | 3,501/3,499 |
| MD030-T-215.9-G | 8.50″ | 2803.36G | 6 | 3 | 3600 | 1,001/0,999 | 30/40 | 6.75 | 3,501/3,499 |
| MD050-T-247.65-G | 9.75″ | 6101.5.09G | 8 | 1.5 | 900 | 1,251/1,249 | 50/30 | 8.38 | 4,251/4,249 |
| MD050-T-247.65-G | 9.75″ | 6102.12G | 8 | 2 | 1200 | 1,251/1,249 | 50/30 | 8.38 | 4,251/4,249 |
| MD050-T-247.65-G | 9.75″ | 6103.18G | 8 | 3 | 1800 | 1,251/1,249 | 50/30 | 8.38 | 4,251/4,249 |
| MD050-T-247.65-G | 9.75″ | 6105.36G | 8 | 5 | 3600 | 1,251/1,249 | 50/30 | 8.38 | 4,251/4,249 |
| MD045-T-247.65-G | 9.75″ | 2801.5.09G | 8 | 1.5 | 900 | 1,626/1,624 | 45/60 | 8.13 | 4.126/4.124 |
| MD045-T-247.65-G | 9.75″ | 2802.12G | 8 | 2 | 1200 | 1,626/1,624 | 45/60 | 8.13 | 4.126/4.124 |
| MD045-T-247.65-G | 9.75″ | 2803.18G | 8 | 3 | 1800 | 1,626/1,624 | 45/60 | 8.13 | 4.126/4.124 |
| MD045-T-247.65-G | 9.75″ | 2805.36G | 8 | 5 | 3600 | 1,626/1,624 | 45/60 | 8.13 | 4.126/4.124 |
| MD060-T-298.45-G | 11.75″ | 2802.09G | 10 | 2 | 900 | 2,251/2,249 | 60/70 | 10.13 | 5.126/5.124 |
| MD060-T-298.45-G | 11.75″ | 2803.12G | 10 | 3 | 1200 | 2,251/2,249 | 60/70 | 10.13 | 5.126/5.124 |
| MD060-T-298.45-G | 11.75″ | 2805.18G | 10 | 5 | 1800 | 2,251/2,249 | 60/70 | 10.13 | 5.126/5.124 |
| MD060-T-298.45-G | 11.75″ | 2805.12G | 10 | 5 | 1200 | 2,251/2,249 | 60/70 | 10.13 | 5.126/5.124 |
| MD060-T-298.45-G | 11.75″ | 2807.5.36G | 10 | 7.5 | 3600 | 2,251/2,249 | 60/70 | 10.13 | 5.126/5.124 |
| MD060-T-298.45-G | 11.75″ | 2807.5.18G | 10 | 7.5 | 1800 | 2,251/2,249 | 60/70 | 10.13 | 5.126/5.124 |
| MD060-T-298.45-G | 11.75″ | 2810.36G | 10 | 10 | 3600 | 2,251/2,249 | 60/70 | 10.13 | 5.126/5.124 |
| MD060-T-304.8-G | 12.00″ | 6102.09G | 10 | 2 | 900 | 1,626/1,624 | 60/45 | 10 | 5,001/4,999 |
| MD060-T-304.8-G | 12.00″ | 6103.12G | 10 | 3 | 1200 | 1,626/1,624 | 60/45 | 10 | 5,001/4,999 |
| MD060-T-304.8-G | 12.00″ | 6105.18G | 10 | 5 | 1800 | 1,626/1,624 | 60/45 | 10 | 5,001/4,999 |
| MD060-T-304.8-G | 12.00″ | 6105.12G | 10 | 5 | 1200 | 1,626/1,624 | 60/45 | 10 | 5,001/4,999 |
| MD060-T-304.8-G | 12.00″ | 6107.5.36G | 10 | 7.5 | 3600 | 1,626/1,624 | 60/45 | 10 | 5,001/4,999 |
| MD060-T-304.8-G | 12.00″ | 6107.5.18G | 10 | 7.5 | 1800 | 1,626/1,624 | 60/45 | 10 | 5,001/4,999 |
| MD060-T-304.8-G | 12.00″ | 6110.36G | 10 | 10 | 3600 | 1,626/1,624 | 60/45 | 10 | 5,001/4,999 |
| MD080-T-381-G | 15.00″ | 6103.09G | 12 | 3 | 900 | 3,001/2,999 | 80/45 | 15.5 | 6,251/6,249 |
| MD080-T-381-G | 15.00″ | 6105.09G | 12 | 5 | 900 | 3,001/2,999 | 80/45 | 15.5 | 6,251/6,249 |
| MD080-T-381-G | 15.00″ | 6107.5.12G | 12 | 7.5 | 1200 | 3,001/2,999 | 80/45 | 15.5 | 6,251/6,249 |
| MD080-T-381-G | 15.00″ | 6107.5.09G | 12 | 7.5 | 900 | 3,001/2,999 | 80/45 | 15.5 | 6,251/6,249 |
| MD080-T-381-G | 15.00″ | 6110.18G | 12 | 10 | 1800 | 3,001/2,999 | 80/45 | 15.5 | 6,251/6,249 |
| MD080-T-381-G | 15.00″ | 6110.12G | 12 | 10 | 1200 | 3,001/2,999 | 80/45 | 15.5 | 6,251/6,249 |
| MD080-T-381-G | 15.00″ | 6115.36G | 12 | 15 | 3600 | 3,001/2,999 | 80/45 | 15.5 | 6,251/6,249 |
| MD080-T-381-G | 15.00″ | 6115.18G | 12 | 15 | 1800 | 3,001/2,999 | 80/45 | 15.5 | 6,251/6,249 |
| MD080-T-381-G | 15.00″ | 6120.36G | 12 | 20 | 3600 | 3,001/2,999 | 80/45 | 15.5 | 6,251/6,249 |
| MD080-T-381-G | 15.00″ | 6120.18G | 12 | 20 | 1800 | 3,001/2,999 | 80/45 | 15.5 | 6,251/6,249 |
