Setco-Roboterspindeln

Setco-Roboterspindeln

ANGEBOT FÜR EINE ROBOTERSPINDEL ANFORDERN

Unsere Roboterspindeln wurden speziell für den Einsatz an Roboterenden entwickelt und erfüllen die Anforderungen der Erstausrüster hinsichtlich Gewicht, Drehzahl und Drehmoment.

    • 1.Kontakt-
      en
    • 2.Informationen zum Projekt „
      “
    • 3.
      -Formular einreichen

    • 1.Kontakt-
      en
    • 2.Informationen zum Projekt „
      “
    • 3.
      -Formular einreichen

    Roboterbasierte Bearbeitungssysteme erfordern spezielle Spindeln, die enge Toleranzen einhalten und gleichzeitig den besonderen Anforderungen einer hochmodernen Automatisierung gerecht werden. Da sie am Ende eines Roboterarms angebracht sind, sind diese Spindeln stärkeren Belastungen hinsichtlich Steifigkeit, Vibrationen und Beanspruchung ausgesetzt als herkömmliche CNC-Maschinenspindeln.

    Setco verfügt über jahrzehntelange Erfahrung in der Roboterspindeltechnologie und entwickelt maßgeschneiderte Lösungen, die diese Herausforderungen meistern. Diese speziell für hochsteife Roboteranwendungen konzipierten Einheiten bieten die Präzision und Zuverlässigkeit, die die automatisierte Fertigung erfordert.

    Hochleistungsspindeln für Anwendungen am Roboterausleger

    Setco entwickelt und fertigt maßgeschneiderte Spindeln speziell für Roboteranwendungen – keine angepassten Versionen herkömmlicher Werkzeugmaschinenspindeln. Diese speziell für diesen Zweck entwickelten Einheiten lassen sich direkt in Roboterarme integrieren und bieten die für automatisierte Arbeitsabläufe erforderliche Präzision, darunter Zerspanen, Schleifen und Bohren.

    Bei der Konstruktion jeder Spindel berücksichtigen wir die Anforderungen des Roboterbetriebs und tragen den dynamischen Kräften sowie den variablen Positionierungen Rechnung, die durch die Roboterarme und -gelenke während des Betriebs entstehen. Unsere Lösungen bieten eine gleichbleibende Leistung in verschiedenen automatisierten Fertigungsumgebungen, von der Bearbeitung von Luft- und Raumfahrtkomponenten bis hin zu Anwendungen in der Großserienfertigung.



    Aufschlüsselung und Vergleich von Roboterspindelmodellen

    Vergleichen Sie die verschiedenen Modelle der Setco-Roboterspindeln hinsichtlich Werkzeugschnittstelle, Motor, Drehzahl, Leistung, Drehmoment und Befestigungsart, um die passende Lösung für Ihre Roboterarm-Anwendung zu finden.

    Modelle vergleichen

    Artikelnummer

    • 231A

    • 231A620

    • 2F5A010

    Zeichnung Nr.

    • k. A.

    • Q-35212-1

    • Q-38902-1

    Werkzeugschnittstelle

    • HSK-A32

    • HSK-E40

    • HSK-A63

    Motorenhersteller

    • Fanuc #BiI 56L/40000-B

    • Fanuc #BiI 56L/40000-B

    • Fanuc #BiI 90L/25000-B

    Motortyp

    • Asynchron

    • Asynchron

    • Asynchron

    Erforderliche Motorkühlung (kW)

    • k. A.

    • Ja (1,5 kW)

    • Ja (3,5 kW)

    Encoder-Typ

    • Fanuc #A860-2150-T211

    • Fanuc #A860-2150-T211

    • Fanuc #A860-2150-T311

    Auslegungsdrehzahl (U/min)

    • 30,000

    • 15,000

    • 20,000

    Grunddrehzahl (U/min)

    • 12,000

    • 12,000

    • 6,000

    Maximale Drehzahl (U/min)

    • 30,000

    • 24,000

    • 20,000

    Grundleistung (kW) – S1-Betrieb

    • 7.5

    • 7.5

    • 16

    Grunddrehmoment (Nm) – Betriebsstufe S1

    • 6

    • 6

    • 30

    Basis-Spannung (V)

    • 220

    • 220

    • 440

    Maximalstrom (A)

    • 44

    • 44

    • 52

    Lager-ID (mm)

    • 45

    • 45

    • 65

    Lager-Schmierung

    • Fett

    • Fett

    • Fett

    Bohrer-/Gewindebohrer-Vorschub (mm)

    • –

    • 120

    • –

    Kugelumlaufspindel/Servoantrieb

    • –

    • Fanuc aiS 4/5000HV-B

    • –

    Anwendungen

    • Bohren Fräsen Entgraten Gravieren

    • Bohren Gewindeschneiden Fräsen

    • Bohren Gewindeschneiden Fräsen

    Durchspindel-Service

    • CTS

    • CTS

    • MQL

    Reinigung des Konus

    • k. A.

    • Ja

    • Ja

    Deichselanordnung

    • k. A.

    • Automatische Änderung

    • Automatische Änderung

    Spindelabdichtung

    • k. A.

    • SETCO UAS AirShield

    • SETCO UAS AirShield

    Von Fanuc unterstützte Stückliste

    • k. A.

    • Ja

    • Ja

    Adapter für die Roboterbefestigung

    • Im Lieferumfang enthalten

    • Im Lieferumfang enthalten

    • Im Lieferumfang enthalten

    Gewicht (kg)

    • 32

    • 47

    • 145

    Merkmale der Roboterspindel

    Zu den Merkmalen, durch die sich die Roboterspindeln von Setco von der Konkurrenz abheben, gehören:

    • Spitzentechnologie:Als branchenweit effektivste Lösung schützen unsereAirShield3-Lagerdichtungenvor Verunreinigungen durch die Hauptursachen für Spindelausfälle, darunter Staub, Kühlmittel und Späne. Mit über 25 Jahren Praxiserfahrung und null Ausfällen bei ordnungsgemäßer Installation wird AirShield3 durch eine branchenführende dreijährige Garantie gegen Lagerverschmutzung abgesichert.
    • Hochsteife Konstruktion:Speziell entwickelte Rahmen und Lagerkonfigurationen wirken der Durchbiegung und den Vibrationen des Roboterarms entgegen und gewährleisten so auch unter anspruchsvollen Bearbeitungsbedingungen eine hohe Schnittgenauigkeit. Die kompakte Bauweise ermöglicht geschicktere Bewegungen und eine größere Vielseitigkeit beim Anfahren von Werkstücken aus verschiedenen Winkeln.
    • Integration der vorausschauenden Instandhaltung:Sensoren und Überwachungsfunktionen reduzieren unerwartete Ausfallzeiten und verlängern gleichzeitig die Lebensdauer durch datengestützte Instandhaltungsplanung.
    • Maßgeschneiderte Befestigungsoptionen:Individuell angepasste Konstruktionen lassen sich an die unterschiedlichen Spezifikationen von Roboter-OEMs und Fertigungsanwendungen anpassen, ohne dass dabei Leistung, Zuverlässigkeit oder Fertigungsgenauigkeit beeinträchtigt werden.

    Produkt-PDF herunterladen

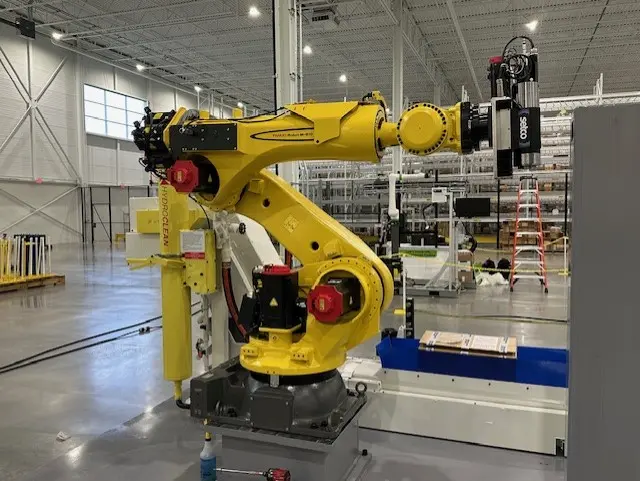

    Setco M810-Roboterspindel, montiert an einem Roboterarm für End-of-Arm-Tooling-Anwendungen.

    Warum sollten Sie bei Roboterspindeln auf Setco vertrauen?

    Dank der langjährigen Erfahrung, der technischen Kompetenz und der weltweiten Fertigungskapazitäten von Setco sind wir die erste Wahl für OEMs weltweit. Eine Partnerschaft mit uns im Bereich Roboterspindeln bietet Ihnen folgende Vorteile:

    Umfangreiche Erfahrung

    Setco entwickelt seit Jahrzehnten Spindellösungen für alle Arten von Anwendungen und verfügt über praxiserprobtes Know-how, das zu äußerst effektiven Konstruktionen führt. Als weltweit größter unabhängiger Spindelsanierer warten wir Spindeln von über 350 Erstausrüstern und haben derzeit Hunderttausende von Einheiten im Einsatz.

    Spitzen-Technik

    Unsere Ingenieure entwickeln maßgeschneiderte Lösungen, die spezifische Herausforderungen bewältigen und gleichzeitig die Leistungsstandards erfüllen, die für den Erfolg in der automatisierten Fertigung entscheidend sind. Wir legen großen Wert auf eine individuelle Betreuung jedes einzelnen Kunden, unabhängig von der Größe oder dem Umfang des Projekts.

    Weltweite Spitzenleistung

    Standorte in den Vereinigten Staaten, Taiwan und Indien sorgen für Skalierbarkeit, Kosteneffizienz und größere Flexibilität bei Projekten. Dank dieser globalen Präsenz können wir weltweit wettbewerbsfähige Preise und schnellere Lieferzeiten anbieten.

    Support mit Sitz in den USA

    Ingenieure mit Sitz in den USA bieten den Kunden direkten technischen Support mit kurzen Reaktionszeiten und klarer Kommunikation. Dieser vor Ort verfügbare Support verschafft OEMs einen Wettbewerbsvorteil gegenüber der Zusammenarbeit mit Lieferanten in Übersee, die längere Lieferzeiten haben.
    Angebot für eine Roboterspindel anfordern

    Häufig gestellte Fragen zu Roboterspindeln

    Der Begriff „Roboterspindel“ ist eigentlich etwas irreführend. Die Spindel selbst ist kein Roboter; sie wird lediglich als Werkzeug am Ende eines Roboterarms eingesetzt. Die Spindel wird an einem Roboterarm befestigt und ermöglicht es dem Roboter, typische Bearbeitungsvorgänge wie Fräsen, Bohren, Gewindeschneiden und andere Arbeiten auszuführen.

    Entdecken Sie mehr mit Setco

    Der Erfolg in der automatisierten Fertigung hängt davon ab, von Anfang an die zweckmäßigste und effektivste Roboterspindel auszuwählen. Setco arbeitet eng mit OEMs zusammen, um maßgeschneiderte Lösungen anzubieten, die die Betriebsleistung, Genauigkeit und Zuverlässigkeit steigern. Darüber hinaus bieten wirumfassende ReparaturlösungenfürRoboterspindelnaller Art an.



    Rufen Sie unter 877-545-3087 an oderkontaktieren Sie unsnoch heuteonline, um loszulegen.
