CNC-Maschinenführungen ermöglichen eine präzise Positionierung und Bewegung von Werkzeugen und Werkstücken und sind daher für den Betrieb von CNC-Maschinen unverzichtbar. Es ist wichtig, langlebige, hochwertige Führungen auszuwählen, die Ihren Anwendungsanforderungen entsprechen, um eine nachhaltige Rentabilität Ihrer Investition zu gewährleisten. Die richtigen CNC-Maschinenführungen ermöglichen eine effiziente und hochpräzise Bearbeitung, sodass Bediener Kundenspezifikationen und Termine einhalten, Nacharbeiten reduzieren und Ihrem Unternehmen letztlich Zeit und Geld sparen können.

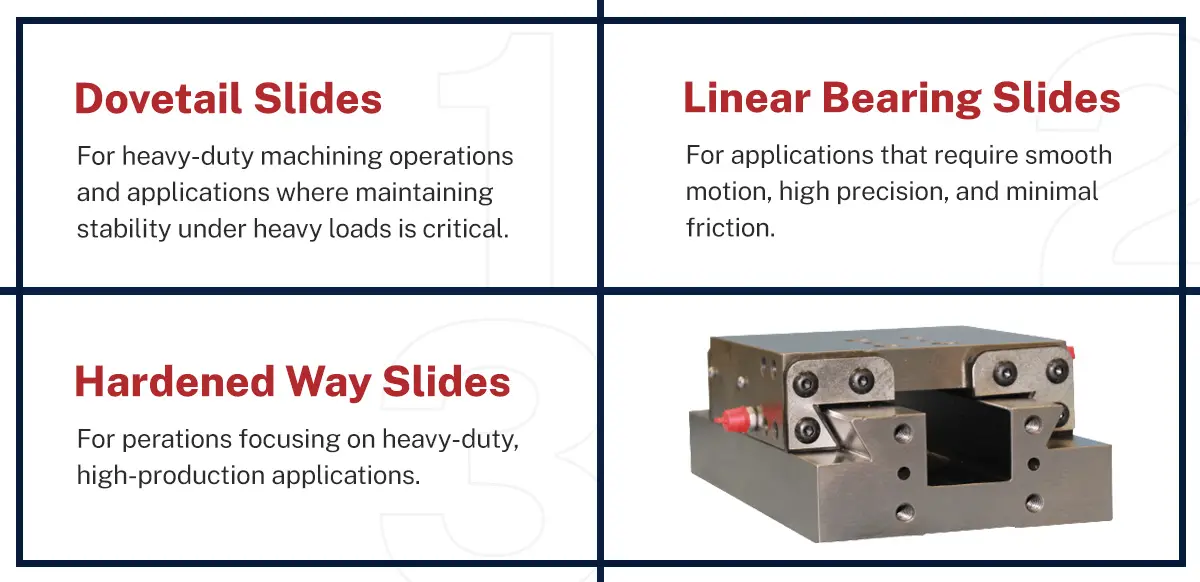

Zu den drei gängigen Arten von CNC-Maschinenführungen zählen Schwalbenschwanzführungen, Linearlagerführungen und gehärtete Führungen.
Schwalbenschwanzführungen gehören zu den kostengünstigsten Führungslösungen. Sie zeichnen sich durch einen schwalbenschwanzförmigen Querschnitt aus, der seitliche Bewegungen verhindert und für Stabilität sorgt. Dank ihrer robusten Bauweise und ihrer vielfältigen Tragfähigkeiten eignen sie sich hervorragend für den Einsatz in Maschinen.
Schwalbenschwanzführungen verfügen über ein bewegliches Element, den sogenannten Sattel, der auf der feststehenden, schwalbenschwanzförmigen Basis gleitet. Er bewegt sich sanft in einer geraden Linie und zeichnet sich durch hohe Steifigkeit und Leistungsfähigkeit aus.
Lineare Schwalbenschwanzführungen werden in der Regel aus Gusseisen oder gehärtetem Stahl gefertigt. Diese langlebigen, verschleißfesten Materialien gewährleisten, dass die Führung auch starker Beanspruchung standhält. Durch die einzigartige Schwalbenschwanzform entsteht eine große Kontaktfläche zwischen den feststehenden und den beweglichen Teilen, was zu einer gleichmäßigen Lastverteilung führt und das Risiko von Fluchtungsfehlern verringert.
Aufgrund ihrer Vollkontaktkonstruktion sind Schwalbenschwanzführungen jedoch anfälliger für Gleitreibung als andere Führungen. Eine Schmierung ist unerlässlich, um die Reibung bei Schwalbenschwanzführungen zu minimieren.
Aufgrund ihrer Langlebigkeit und Steifigkeit kommen Schwalbenschwanzführungen häufig in industriellen Anwendungen und bei hohen Belastungen zum Einsatz. Zu den Anwendungsbereichen von Schwalbenschwanzführungen gehören:
Entscheiden Sie sich für Schwalbenschwanzführungen für anspruchsvolle Bearbeitungsvorgänge und Anwendungen, bei denen die Aufrechterhaltung der Stabilität unter hoher Belastung entscheidend ist. Die Schwalbenschwanzführung ist ein zuverlässiges Arbeitstier, das sich durch Durchbiegungsfestigkeit und hohe Tragfähigkeit auszeichnet. Eine schlecht montierte Führung beeinträchtigt jedoch die Ergebnisse der CNC-Bearbeitung, weshalb eine präzise Montage unerlässlich ist.
Linearführungen, die manchmal auch als Linearschienen bezeichnet werden, sind eine weitere beliebte Art von Schlitten für CNC-Maschinen. Diese Schlitten ermöglichen reibungsarme Linearbewegungen in kompakter Bauweise. Bei Linearführungen kommen Kugel- oder Rollenlager im Inneren eines Schlittens zum Einsatz, der mit der Last darauf entlang einer Schiene rollt. Die Rollen gleiten mühelos über die Schiene und ermöglichen dem Bediener eine präzise Steuerung von Position und Bewegung.
Linearführungen für den industriellen Einsatz werden aus langlebigen Materialien wie Aluminium oder Stahl gefertigt. Sie können auch aus Verbundwerkstoffen oder Kunststoff bestehen, die im Gegensatz zu Metallmodellen keine Schmierung benötigen. Die Materialien für Linearführungen werden aufgrund ihrer Festigkeit und Zuverlässigkeit in industriellen Anwendungen ausgewählt. Bei vielen Modellen sind die Lager im Schlitten gekapselt, um sie vor Staub und Schmutz zu schützen. Die Schienen für diese Führungen werden parallel zueinander montiert, um eine stabile und wiederholgenaue Bewegung zu gewährleisten.
Linearlager können hohe Belastungen aufnehmen und behalten ihre Genauigkeit auch über größere Strecken bei. Wälzlager, wie beispielsweise Kugellager, sind hervorragende Reibungsminderer, solange sie planmäßig ausgetauscht werden. Die reibungsarmen Eigenschaften von Lagerschlitten sind besonders bei Anwendungen mit hohen Bewegungsgeschwindigkeiten von Vorteil.
Anhand Ihrer Anwendung lässt sich feststellen, ob für Ihre Führung Kugellager oder Linearlager die bessere Wahl sind. Beide Varianten haben ihre jeweiligen Vorteile, wie im Folgenden beschrieben:
Wählen Sie Linearlager für Anwendungen, die eine gleichmäßige Bewegung, hohe Präzision und minimale Reibung erfordern. CNC-Maschinen nutzen Linearlagerführungen für Aufgaben, die eine gleichmäßige Bewegung und genaue Positionierung erfordern, wie beispielsweise Fräsen, Schneiden und Bohren. Sie kommen zudem häufig in Automatisierungs- und Robotersystemen, medizinischen Geräten und in der Fördertechnik zum Einsatz. Dank ihres geringen Wartungsaufwands, ihrer präzisen Steuerung und ihrer hohen Belastbarkeit sind Linearlager eine ausgezeichnete Wahl für die CNC-Bearbeitung.
Gehärtete Führungsschienen sind äußerst langlebige CNC-Maschinenführungen. Sie sind so konzipiert, dass sie Verschleiß widerstehen, hohe Lasten bewältigen, die Reibung verringern und auch unter erheblicher Belastung eine stabile lineare Bewegung gewährleisten. Die gehärteten Führungsschienen von Setco bieten überragende Haltbarkeit, Langlebigkeit und Präzision für Ihre Werkzeugmaschinen.
Gehärtete Führungsschienen – oder gehärtete Kastenführungsschienen – verdanken ihren Namen den Materialien, die speziell aufgrund ihrer hohen Härte ausgewählt wurden. Ein Wärmebehandlungsprozess sorgt für diese Härte und gewährleistet, dass gehärtete Führungsschlitten verschleißfest sind und gleichzeitig den Abrieb minimieren. Gehärtete Führungsschlitten werden zudem unter Berücksichtigung der industriellen Verschleißfestigkeit konstruiert. Durch die Kombination von Schmierung und hochfestem Material profitieren Anwender von einem extrem verschleißfesten Produkt. Dank minimalem Verschleiß behält der Schlitten seine Langlebigkeit über einen langen Zeitraum bei.
Darüber hinaus sind gehärtete Führungsschienen so bearbeitet, dass sie eine hohe Glätte aufweisen, wodurch die Reibung verringert und eine präzise Positionierung ermöglicht wird. Dank ihrer tragfähigen Konstruktion können sich Unternehmen darauf verlassen, dass gehärtete Führungsschienen auch erheblichen Kräften standhalten, ohne sich zu verformen. Die Investition in gehärtete Führungsschienen ist eine Investition in Langlebigkeit und Zuverlässigkeit.
Anwendungen mit hoher Belastung und hohem Produktionsvolumen eignen sich am besten für gehärtete Führungsschienen. Dank ihrer Langlebigkeit und Präzision sind sie ideal für:
Wählen Sie aus einer Vielzahl von Sattelängen und Zubehörteilen, um sicherzustellen, dass die gehärtete Führungsschiene genau den Anforderungen Ihrer Anwendung entspricht. Darüber hinaus eignen sich gehärtete Führungsschienen hervorragend für Anwendungen, die einen langen, unterbrechungsfreien Betrieb erfordern. Sie sind äußerst wartungsarm und äußerst verschleißfest. Diese Eigenschaften machen gehärtete Führungsschienen zu einer kostengünstigen Wahl für Hersteller, die ihre Produktion maximieren und Ausfallzeiten minimieren möchten.
Entdecken Sie außergewöhnliche Leistung und Zuverlässigkeit mit den Präzisions-Linearführungen von Setco. Als weltweit führender Anbieter hochwertiger Führungen bietet Setco Lösungen, bei denen Zuverlässigkeit, Präzision und Langlebigkeit im Vordergrund stehen, und verhilft unseren Kunden so zu einem Wettbewerbsvorteil. Ganz gleich, ob Sie manuelle oder motorisierte Führungen für Anwendungen mit niedrigen oder hohen Geschwindigkeiten benötigen – Setco ist der richtige Ansprechpartner für Sie. Eine Partnerschaft mit Setco bedeutet, dass Sie persönliche Betreuung und maßgeschneiderte Lösungen erhalten, die genau auf Ihre Bedürfnisse zugeschnitten sind. Unser Ingenieurteam kann kundenspezifische Komponenten entwickeln, die Ihren genauen Spezifikationen entsprechen.
Unser Sortiment an Führungen umfasst Schwalbenschwanzführungen, gehärtete Führungsschienen und Linearlagerführungen. Setco vereint erstklassiges Produktwissen, jahrzehntelange Erfahrung und modernste Technologie, um mit unseren Präzisions-Linearführungen branchenführende Leistung zu erzielen. Neben hochwertigen Produkten bieten wir umfassenden Support aus unseren Standorten weltweit. Setco stellt sicher, dass Ihr Unternehmen den Support erhält, den es benötigt.
Nehmen Sie noch heute Kontakt mit dem Setco-Team auf, um zu erfahren, wie unsere Maschinenführungen die Präzisionsfertigungskapazitäten Ihrer Anlage verbessern können. Fordern Sie weitere Produktinformationen an oder besprechen Sie die technischen Details mit unserem Expertenteam!
